射頻簡稱RF，射頻就是射頻電流，它是一種高頻交流變化電磁波的簡稱。每秒變化小于1000次的交流電稱為低頻電流，大于1000次的稱為高頻電流，而射頻就是這樣一種高頻電流。

射頻電路的原理

　　射頻電路的原理我們以普通手機射頻電路來詳細的介紹：

　　1、接收電路的結構和工作原理：

　　接收時，天線把基站發送來電磁波轉為微弱交流電流信號經濾波，高頻放大后，送入中頻內進行解調，得到接收基帶信息（RXI-P、RXI-N、RXQ-P、RXQ-N）；送到邏輯音頻電路進一步處理。

　　電路分析：

　　（1）電路結構

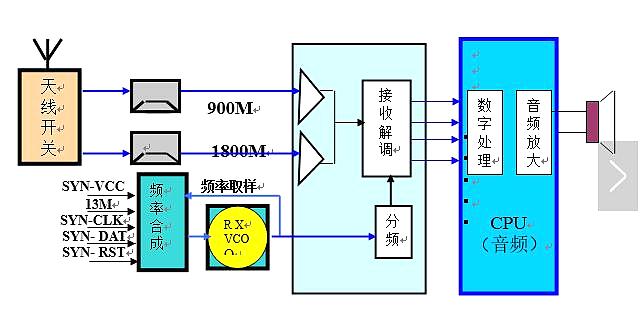

　　接收電路由天線、天線開關、濾波器、高放管（低噪聲放大器）、中頻集成塊（接收解調器）等電路組成。早期手機有一級、二級混頻電路，其目的把接收頻率降低后再解調（如下圖）。

　2、發射電路的結構和工作原理

　　發射時，把邏輯電路處理過的發射基帶信息調制成的發射中頻，用TX-VCO把發射中頻信號頻率上變?yōu)?90M-915M（GSM）的頻率信號。經功放放大后由天線轉為電磁波輻射出去。

　　電路分析：

　?。?）電路結構。

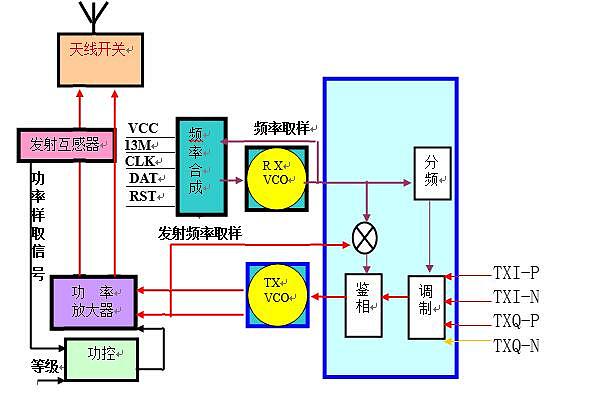

　　發射電路由中頻內部的發射調制器、發射鑒相器；發射壓控振蕩器（TX-VCO）、功率放大器（功放）、功率控制器（功控）、發射互感器等電路組成。（如下圖）

3、本振電路的結構和工作原理：（本機振蕩電路、鎖相環電路、頻率合成電路）

　　該電路產生四段不帶任何信息的本振頻率信號（GSM-RX；GSM-TX；DCS-RX；DCS-TX）；送入中頻內部，接收時對接收信號進行解調；發射時對發射基帶信息進行調制和發射鑒相。

　　電路分析：

　?。?）電路結構：手機本振電路有四種電路結構：

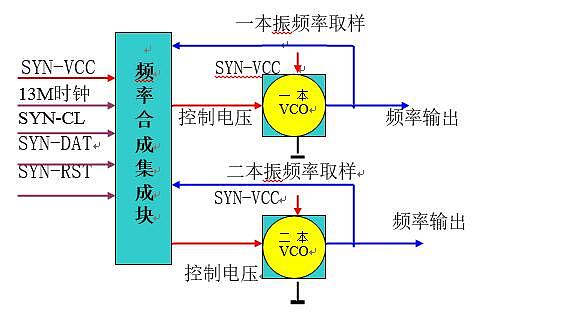

　　a）由頻率合成集成塊、接收壓控振蕩器（RX-VCO）、13M基準時鐘、預設頻率參考數據（SYN-DAT；SYN-CLK；SYN-RST；SIN-EN），組成（早期手機多用；如下圖）。

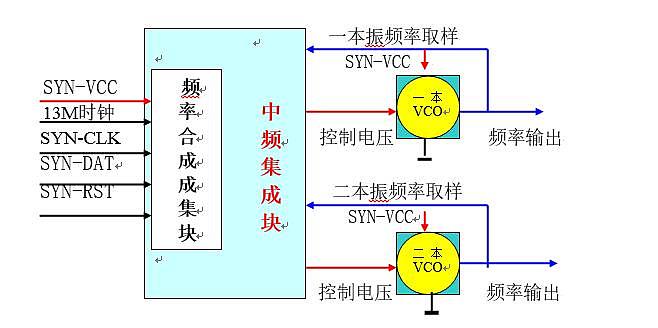

　b）把頻率合成集成塊集成在中頻內部，結合外接RX-VCO組成（中期機、諾基亞機多用；（如下圖）

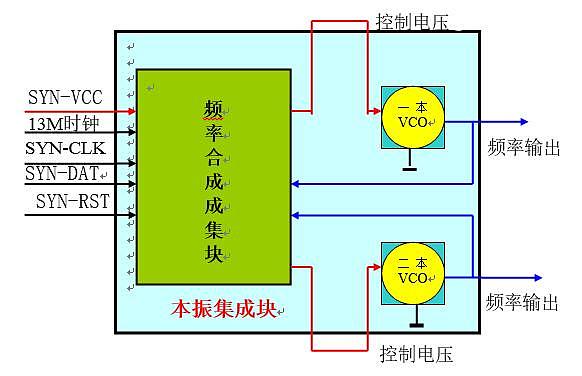

　c）把頻率合成集成塊、接收壓控振蕩器（RX-VCO）集成一體，稱本振集成塊或本振舐IC（中期機、三星機多用；如下圖）。

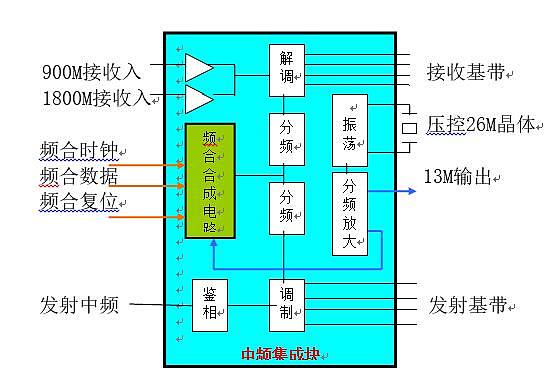

　d）把頻率合成集成塊、接收壓控振蕩器（RX-VCO）集成在中頻內部（新型機、雜牌機多用；如下圖）。

　值得注意：無論采用何種結構模式，只是產生的頻率不同；其工作原理，產生的頻率信號的走向和作用都一樣的。

　　射頻電路的應用

　　RF（Radio Frequency）技術被廣泛應用于多種領域，如：電視、廣播、移動電話、雷達、自動識別系統等。專用詞RFID（射頻識別）即指應用射頻識別信號對目標物進行識別。RFID的應用包括：

　　1、ETC（電子收費）

　　2、 鐵路機車車輛識別與跟蹤

　　3、 集裝箱識別

　　4、貴重物品的識別、認證及跟蹤

　　5、 商業零售、醫療保健、后勤服務等的目標物管理

　　6、出入門禁管理

　　7、動物識別、跟蹤

　　8、車輛自動鎖死（防盜）
