熔模鑄造是當今流行的金屬零件生產方法之一。熔模鑄造工藝，也稱為失蠟鑄造工藝，能夠在確保尺寸精度的同時快速生產。通常采用熔模鑄造生產的零件包括具有復雜幾何形狀的零件，例如渦輪葉片或槍械部件。高溫應用也很常見，包括用于石油和天然氣鉆探、汽車、飛機和軍事工業的零件。例如，汽車變速箱撥叉現在采用熔模鑄造工藝制造，而不是鍛造和復雜的機械加工。熔模鑄造可以減輕重量、減少機械加工、縮短交貨時間并降低庫存成本。

問題

熔模鑄造的關鍵步驟是制備用于金屬澆注的陶瓷型殼。型殼的制備方法是將蠟制部件浸入陶瓷漿料中。僅靠漿料的成分并不能保證生產出光滑無缺陷的型殼。漿料的制備方法和保持稠度至關重要。不同鑄造廠的漿料控制方法差異很大，具體取決于相關的產品線和所需的規格。但總的來說，一旦漿料生產出來，就需要監測其成分和流體稠度并保持恒定。

穩定的漿料須根據操作員定期測量來滿足質量參數。持續測量這些參數的傳感器技術可以消除定期測量之間的潛在偏差，從而提高漿料的穩定性。

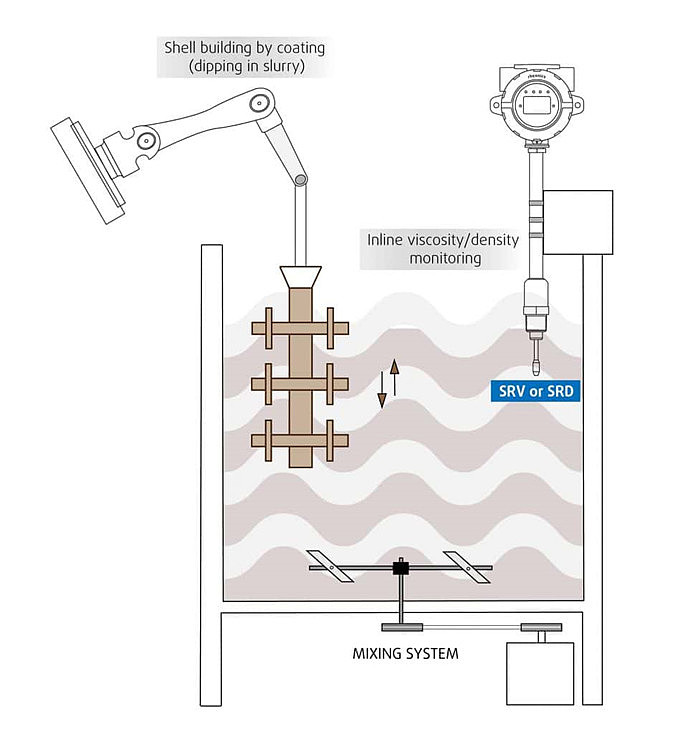

圖1：在殼體建造過程中，陶瓷漿料混合罐中的Rheonics在線粘度傳感器SRV和漿料重量傳感器SRD

解決方案

為了實現漿料穩定性的自動化，可以采用在線粘度測量和控制來保持殼體的一致性。基于此，Rheonics 將 PROFINET 協議集成到其傳感器中，通過多個監控站的實時數據進行早期診斷，徹底改變了陶瓷漿料行業。這提高了殼體的制造質量，減少了停機時間，并提高了整體工藝產量。

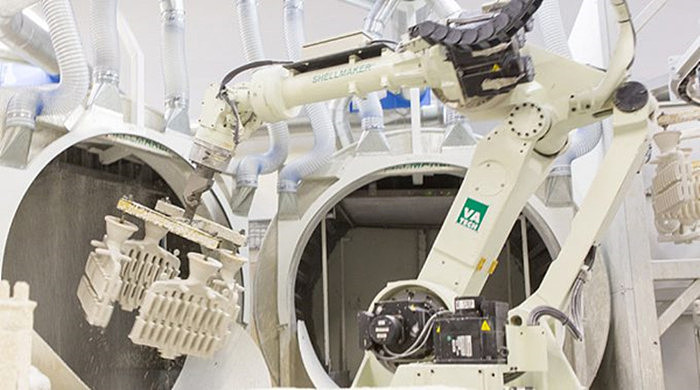

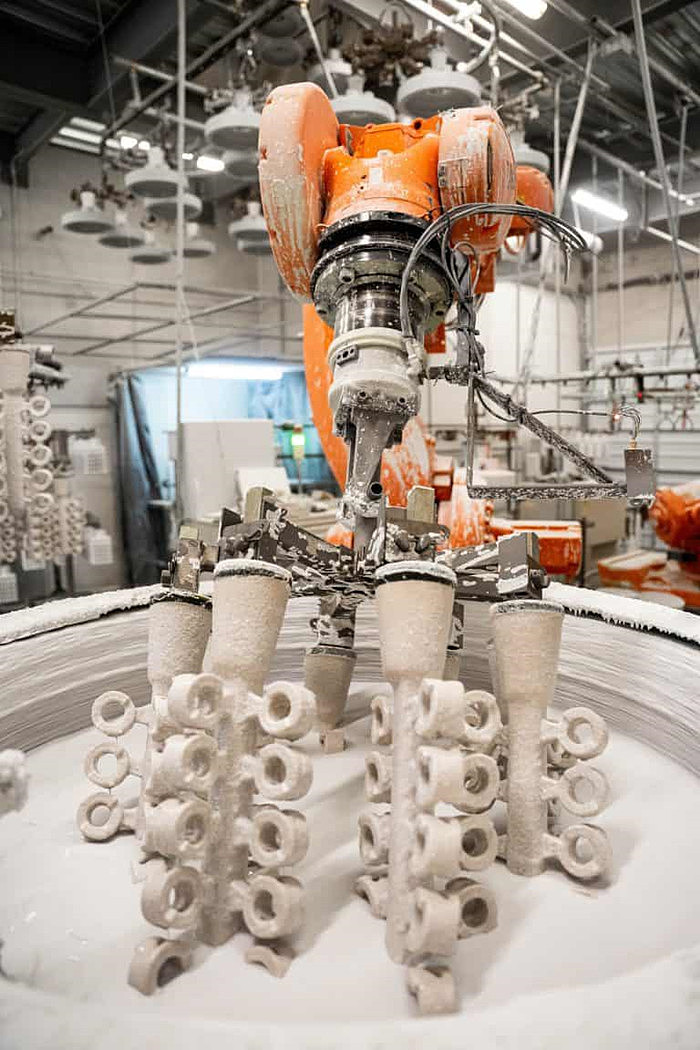

圖 2：將蠟組件浸入陶瓷漿料中形成殼體。熔模鑄造是一個高度自動化的行業。[圖片來源：IPC Foundry Group, Inc.，經許可使用]

PROFINET 的作用

PROFINET 靈活的基礎設施能夠與不同儲罐中的多個傳感器無縫集成，從而實現集中數據采集和實時分析。其快速可靠的通信確保持續監控關鍵過程參數，避免延遲。借助 PROFINET 的可擴展架構，制造商可以根據需要擴展其監控網絡，集成更多 Rheonics 傳感器和系統，而無需進行重大基礎設施改造。

主要優勢

快速傳感器數據集成：GSDML 文件確保設備自動配置并可在 PROFINET 網絡中投入使用，從而更大程度縮短調試時間

實時健康狀態和網絡狀態：診斷模塊監控關鍵數據，快速診斷并評估傳感器性能

實時可視化儀表盤：參數模塊支持即時動態配置和控制設備參數，從而實現高效的過程管理

想象一下，能夠?qū)崟r可視化粘度數據，并在設定值出現問題之前檢測到哪怕是細微的偏差。通過持續監控，您可以立即采取糾正措施，確保始終如一的質量，減少廢品，并優化過程效率。

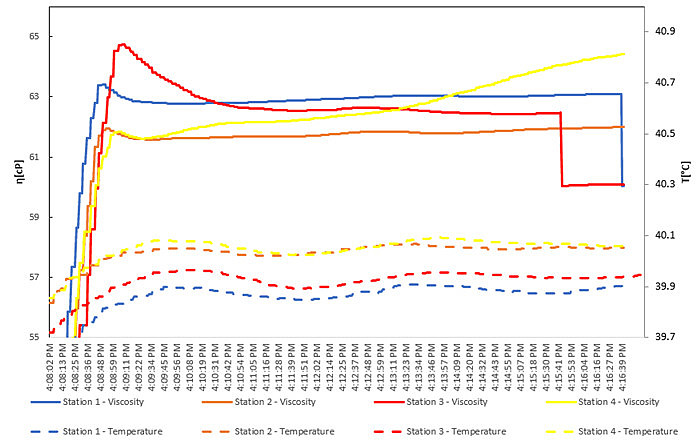

圖3：多站監測多個陶瓷漿料罐的粘度和溫度的實時數據和歷史數據。

結論

集成在線粘度傳感器和 PROFINET 的實時監控系統可確保及早發現粘度偏差，從而采取糾正措施，保持穩定的質量并優化效率。PROFINET 靈活的基礎設施支持跨罐的多個監控站，提供集中式數據收集和可擴展性。穩定的漿料制備和可控的粘度確保了高質量、無缺陷的殼體。這些系統可幫助制造商滿足工業 4.0 標準，提高生產力，并適應不斷發展的漿料配方和應用技術。
