當電纜或電纜的內部出現斷點故障時，由于外部絕緣皮的包裹，很難直觀的判斷出斷點的確定位置。

首先走進電纜生產車間

瞧瞧電纜是如何大批量生產的

↓↓

友情提示，建議在wifi下欣賞，留著流量學知識！

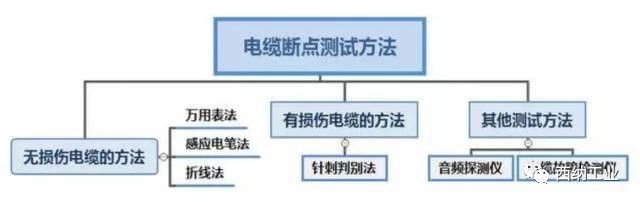

下面就給大家介紹幾種如速判斷電線電纜的斷點的方法：

首先把具有斷點的電纜的一端接在220V火線，另一端使之懸空。調動萬用表的檔位使之打到交流2V電壓擋。然后從故障電纜的火線接入端開始，一只手緊握黑表筆，紅表筆沿著故障電纜的絕緣層緩慢滑動。電纜無斷點處的電壓值大約為0.445V左右。當紅表筆移動到某處時，萬用表顯示的電壓值驟降為正常電壓的1/10即0.04V時。此時基本可以斷定斷點處在該位置向前（火線接入端）15cm處。

如果屏蔽線的屏蔽層沒有損壞，那么該方法不能使用。

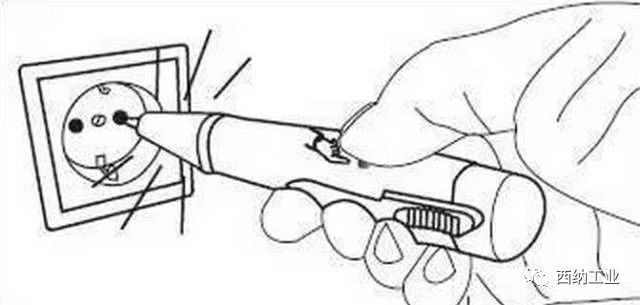

首先排除斷點電纜周?chē)碾娎|有電源，然后將有斷點的電纜接在火線上，然后用感應電筆垂直于電纜緩慢移動，當感應電筆的交流信號消失時，即可判斷斷點在該檢測點處，誤差最多不超過10cm。

對于較短的電纜測試斷點可以采用折彎的方法，將電纜兩端分別接在萬用表的紅黑表筆兩端。從電纜的一端開始來回折彎，如果萬用表此時時通時斷，那么斷點處就在此處。按照此法一直排查到斷點為止。

這種方法是利用電纜的通斷來排查電纜的斷點所在。將斷點電纜上分段插入鋼針，然后依次使用萬用表測量通斷狀況。不同處即為斷點所在處。但是該方法會破壞絕緣層，很容易在后期的電纜使用中，造成其他的問題。

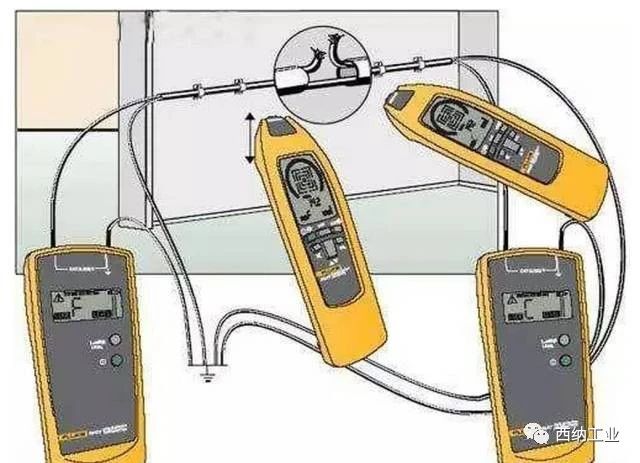

另外對于地下電纜故障點的判斷，可以通過音頻探測儀來判斷故障點。

2

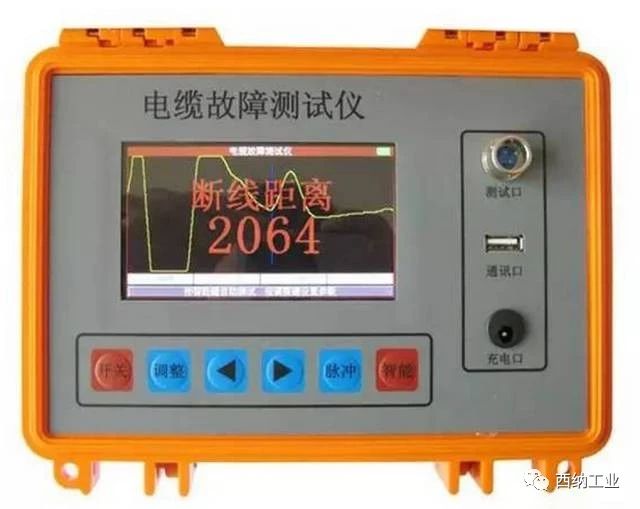

對于電纜全長以及短路、斷路點的判斷，可以使用電纜故障遙測儀。

3

根據實際情況的不同使用不同的方法來判斷斷點所在，上述幾種方法基本可以確定電纜斷點所在。
