許多熱電偶解決方案都已完全組裝，并連接到帶有極化插片的微型插頭 (SMP)，從而可以快速將熱電偶連接到數據記錄器。雖然這些熱電偶解決方案通常可以節省時間和精力，但了解熱電偶連接到 SMP 的基本原理仍然很有幫助。這在排除可能不適用于當前應用的異常溫度讀數時尤其有用。

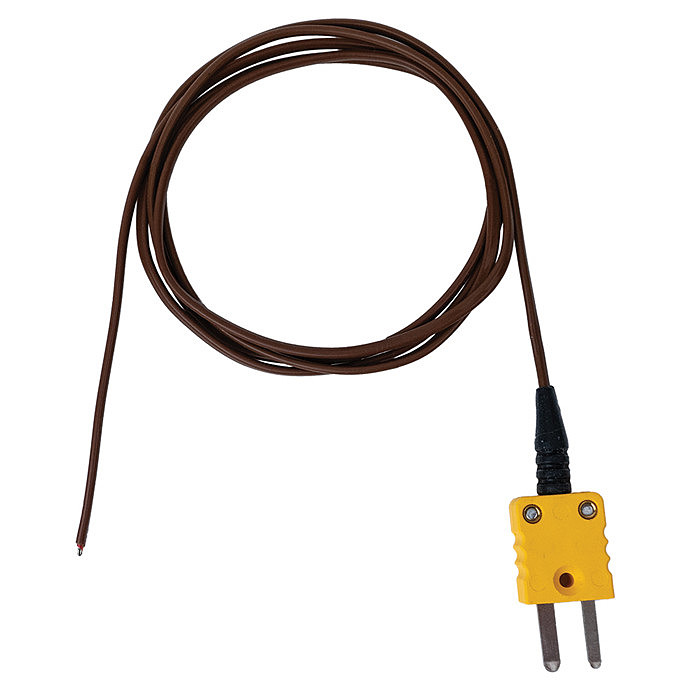

SMP 通常由幾個類似螺釘接線端子的組件組成。螺釘接線端子的接線方式是，只需將電線剝?nèi)プo套材料并放入接線端子內，然后將接線端子的接線夾擰到電線上，即可輕松接線；而 SMP 則通過將接線端子置于保護蓋下方來遮擋視線。該保護蓋通常用兩個十字槽螺釘固定在 SMP 上。

擰松 SMP 上的這些螺釘，即可輕松取下保護蓋，露出用于將正極和負極熱電偶線連接到 SMP 的兩個螺絲夾。查看導線及其與 SMP 的連接方式時，務必確保熱電偶本身的極性正確，方法是將正確的導線連接到其正確的負極和正極端子。導線的極性通常由每根導線護套材料的顏色表示。

在北美，熱電偶接線通常遵循 ANSI 熱電偶接線顏色編碼標準，其中負極線通常為紅色，而正極線則根據特定的熱電偶類型進行顏色編碼。然而，國際標準 (IEC) 顏色編碼通常使用白色表示負極線。如有疑問，請咨詢熱電偶制造商，以確保極性正確。

擰緊兩個螺釘以夾緊熱電偶接線，從而使熱電偶導線與微型插頭的插腳之間建立電氣連接。這些夾子應牢固夾緊，確保導線不易被拉出。然而，由于各種原因，可能需要連接或重新連接熱電偶導線。要松開夾子，可以逆時針旋轉這兩個螺釘，直到導線松開。

導線拆下后，務必檢查熱電偶接線，確保已剝離足夠多的絕緣層，露出熱電偶導線的裸露金屬。但是，如果剝離過多的絕緣層，導線可能會接觸并“縮短”信號，導致熱電偶讀數錯誤。相反，如果裸露的導線不足，則可能導致螺釘無法夾緊導線的裸露金屬，并可能導致導線夾緊絕緣層，從而影響電氣連接。

建議將兩根導線分別鉤在各自螺釘?shù)淖髠?cè)，并順時針繞在螺釘頂部，因為螺釘需要順時針旋轉才能擰緊導線。鉤在左側可以防止導線在擰緊螺釘時被推開。

擰緊螺釘后，輕輕拉動每根導線，確保它們不會從螺釘中脫落，并仔細檢查每根導線的裸露金屬是否相互接觸。如果此時一切正常，就可以重新安裝保護蓋并擰緊，以保護熱電偶與微型插頭的連接。完全組裝后，就可以將熱電偶插頭重新連接到數據記錄器，檢查連接是否提供正確的讀數。
