一、華為交換機堆疊配置連接方法：
首先要明確一點的是堆疊需要專門的堆疊線，即堆疊電纜。一般在購買交換機時如果設備支持堆疊，會配備1米長或50厘米長的專業堆疊線纜以及相應的堆疊模塊或堆疊卡的。
◆第一步：我們將堆疊模塊和堆疊卡包裝拆除，將堆疊線展開。
◆第二步：一般來說可堆疊交換機的后背板都提供多個插槽，我們可以將堆疊模塊或堆疊卡安裝在這些插槽上。如果你要堆疊多個交換機的話，那么只能有一臺交換機安裝堆疊模塊，這個模塊負責管理堆疊中的所有交換機。

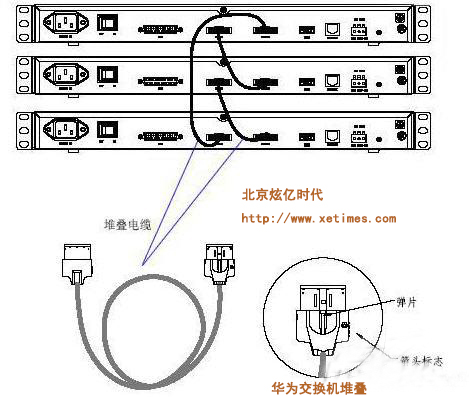

◆第三步：將隨機所附堆疊電纜的一端插入上面一臺交換機堆疊模塊的"DOWN"端口，另一端插入下面一臺交換機堆疊模塊的"UP"端口。重復這一步驟，從最上面一臺交換機的"DOWN"端口到最下面一臺交換機的"UP"端口形成一個簡單的鏈。
◆小提示：交換機堆疊是通過廠家提供的一條專用連接電纜，從一臺交換機的"UP"堆疊端口直接連接到另一臺交換機的"DOWN"堆疊端口。以實現單臺交換機端口數的擴充。一般交換機能夠堆疊4～9臺。
二，堆疊設置方法：
接下來我們以華為3COM公司的交換機設備為例講解如何將三臺交換機進行堆疊。
◆網絡拓?fù)鋱D：（如圖1）
華為交換機堆疊配置網絡拓?fù)鋱D
本次網絡的拓?fù)浣Y(jié)構是三臺交換機連接到一起，依次為A交換機，B交換機和C交換機。交換機A是主交換機，他通過G1/1接口連接B交換機的G1/1接口，通過G2/1連接C交換機的G1/1。所有G端口都設置為VLAN 100。這個A交換機作為主交換機完全是網絡管理員自己選擇的，實際上我們可以隨意的將ABC中的任何一個選擇為主交換機，大家根據實際情況選擇即可。
◆IP地址與Trunk設置：
首先將網絡的管理VLAN設置為VLAN100，管理地址網段為100.1.1.0/28。然后將所有互連端口設置為Trunk端口，容許所有VLAN以及管理VLAN 100的通過。
◆堆疊設計：
選擇交換機A作為主堆疊交換機，使用堆疊方式對交換機B和交換機C進行管理。
◆交換機A設置：
vlan 100//建立VLAN100。management-vlan 100//默認情況下堆疊管理默認使用VLAN1作為管理VLAN，可以通過management-vlan命令來修改交換機在堆疊管理中，上面的命令是把VLAN 100設置為管理VLAN。interface gigabitethernet 1/1//進入堆疊端口G1/1。port link-type trunk//將G1/1端口設置為TRUNK端口。port trunk permit vlan 100//容許VLAN100通過此TRUNK端口。interface gigabitethernet 2/1//進入堆疊端口G2/1。port link-type trunk//將該端口也設置為trunk端口。port trunk permit vlan 100//容許管理VLAN 100通過此trunk端口。stacking ip-pool 100.1.1.1 16//設置堆疊管理使用的IP地址范圍，這樣以后就可以通過100.1.1.1來登錄和管理堆疊了。stacking enable//建立堆疊。
◆交換機B與交換機C設置：
在交換機B與C上的設置與A類似，也是首先建立VLAN 100，然后將與A連接的G端口設置為trunk端口，接下來容許各個VLAN以及管理VLAN 100通過。
◆啟用華為交換機堆疊配置：按照上面的步驟設置完堆疊就可以正常啟用了，我們?cè)谥鹘粨Q機上使用stacking num命令登錄到從堆疊交換機上。通過在從交換機上通過quit命令退回到主交換機設置界面
三，華為交換機堆疊配置結果：
當多個交換機連接在一起時，其作用就像一個模塊化交換機一樣，堆疊在一起交換機可以當作一個單元設備來進行管理。一般情況下，當有多個交換機堆疊時，其中存在一個可管理交換機，利用可管理交換機可對此可堆疊式交換機中的其他“獨立型交換機”進行管理?？啥询B式交換機可非常方便地實現對網絡的擴充，是新建網絡時最為理想的選擇。
相應的堆疊后的多臺交換機更加成為一個整體，我們可以把多臺堆疊起來的交換機視為一個整體來進行管理，也就是說，堆疊中所有的交換機從拓?fù)浣Y(jié)構上可視為一個交換機。堆棧在一起的交換機可以當作一臺交換機來統一管理。
交換機堆疊技術采用了專門的管理模塊和堆棧連接電纜，這樣做的好處是，一方面增加了用戶端口，能夠在交換機之間建立一條較寬的寬帶鏈路，這樣每個實際使用的用戶帶寬就有可能更寬（只有在并不是所有端口都在使用情況下）。另一方面多個交換機能夠作為一個大的交換機，便于統一管理。
在實際使用操作中我們可以只在主交換機上進行配置，查看端口時也會清晰的看到所有交換機的所有端口。也就是說外觀上看是多臺交換機，但是從邏輯上講已經成為了一個整體（一臺交換機）。
當然堆疊連接和設置方法各個廠商都有很大區別，本文是以華為公司的交換機進行講解的，其他廠商交換機的堆疊方法還請各位讀者參考設備對應的幫助手冊，不過在連接和設置步驟上和本文雷同，可以參考本文進行操作。
四，華為交換機堆疊配置總結：
綜上所述
華為交換機堆疊配置的好處是很多的，如果你有機會可以通過堆疊連接多個交換機的話，就一定要使用這種穩定高性能的方式。相信他帶來的好處會讓網絡管理員的工作更加輕松，減少了因?yàn)榫W(wǎng)絡負載過大出現斷路事故的發生
