機房布線時不得隨意，網線應在現場進行實際布線，新建或整改機房時，網線、光纖跳接線不準許使用同一理線器或機柜理線槽，應分別在各自專用理線器或機柜理線槽中進行布線，并且設備電源線與網線、光纖跳接線不準許相互纏繞，應與網線、光纖跳接線分開單獨進行捆扎。網線若與強電線路平行，網線與強電線路應保持適當距離，在整理、綁扎網線、光纖跳接線時，固定扎繩嚴禁綁扎過緊。

光纖跳接線布線規范

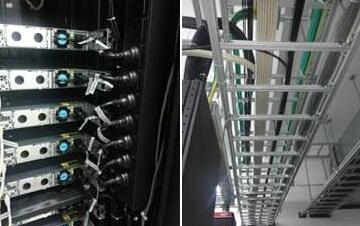

機房光纖跳接線布線

1、當機房內只擺放單臺機柜且無0DF專用機柜時，光纖跳接線布線規范 布設光纖跳接線時，光纖跳接線應從機框內光電轉換卡光纖端口出線并向下延伸，從光纖跳接線布線專用理線器上側分線槽穿入光纖跳接線專用理線器中 (注：針對機框進行光纖跳接線布設時，應將機框內從左至右第1個卡槽內光電轉換卡的光纖跳接線布入理線器從左至右上側第一個分線槽中,將機框內從左至右第2個卡槽內光電轉換卡的光纖跳接線布入理線器從左至右上側第二個分線槽中，以此類推),再由光纖跳 接線布線專用理線器后側槽孔穿出布線于機柜前端左側，并沿著機柜前端左側向上延伸布入ODF終端箱(注：如機柜前端兩側具備理線槽，則應將光纖跳接線布線于機 柜前端左側理線槽中)，其后從ODF終端箱分線器進入相對應的ODF終端箱終端盤 片，如光纖跳接線長度存在冗余，則將冗余部分梳理規整后盤于機柜底部。

2、當機房內擺放多臺機柜或具備0DF專用機柜時，光纖跳接線布線規范

當機房內擺放多臺機柜且無0DF專用機柜時,應指定一臺機柜做為0DF專用機柜，此機柜不能安裝、擺放與ODF終端箱無關的任何設備,ODF終端箱只準許安裝在指定ODF專用機柜內。

布設光纖跳接線時,光纖跳接線應從機框內光電轉換卡光纖端口出線并向下延伸,從光纖跳接線布線專用理線器上側分線槽穿入光纖跳接線專用理線器中 (注：針對機框進行光纖跳接線布設時,應將機框內從左至右第1個卡槽內光電轉換卡的光纖跳接線布入理線器從左至右上側第一個分線槽中,將機框內從左至右第2個卡槽內光電轉換卡的光纖跳接線布入理線器從左至右上側第二個分線槽中，以此類推),再由光纖跳接 線布線專用理線器后側槽孔穿出布線于機柜前端靠近ODF專用機柜一側,并沿著機柜前端靠近ODF專用機柜一側向上延伸(注：如機柜前端兩側具備理線槽，則應將 光纖跳接線布線于機柜前端靠近ODF專用機柜一側理線槽中)，穿入機柜頂部相同一側 布線孔,由機柜頂部布線孔穿出,如果機房具備橋架，光纖跳接線應從機柜頂部穿入上端橋架，并在橋架上向左或向右布線至ODF專用機柜頂部上端，再從橋架穿出向下延伸，從ODF專用機柜頂部上端左側布線孔穿入ODF專用機柜內，如果機房不具備橋架，光纖跳接線應沿著機柜頂部上端向左或向右布線至ODF專用機柜頂部上端左側布線孔處，再從ODF專用機柜頂部上端左側布線孔穿入ODF專用機柜內,其后從ODF專用機柜內左側布線至ODF終端箱分線器(注:如機柜前端兩側具 備理線槽,則應將光纖跳接線布線于機柜前端左側理線槽中),再進入相對應的ODF終端 箱終端盤片.如光纖跳接線長度存在冗余，則將冗余部分梳理規整后盤于ODF專用機柜中。
