微型電動缸 MCE 是一種帶有活塞桿的微型線性驅動器。通過使用集成的滾珠絲杠驅動裝置，可將驅動軸的旋轉運動（轉動）轉換為活塞桿的線性運動（平移），具有機械效率高、內摩擦低的特點。通過滾珠絲杠驅動裝置和防旋轉活塞桿裝置，可確保高速度、高定位精度和高重復精度等高性能特征。預裝的標準電機（與電機適配器和聯軸器并聯或與電機側驅動裝置和同步帶并聯）以及標準驅動裝置使系統即插即用。緊湊的尺寸和經過優化選擇的電機組合可滿足廣泛的應用需求。鋁制氣缸輪廓底部有 T 型槽，用于固定電動缸，側面有槽，用于夾緊夾具和磁場傳感器。內螺紋活塞桿端頭和加長活塞桿等選項以及各種附件使該產品具有高度靈活性。如果需要單獨的電機，還可以選擇不帶預裝電機的微型電動缸。對于需要更高抗側向載荷或扭轉力矩的應用，可以使用導向單元 GUC。通過使用可提供高精度導向和定位的導向單元，微型電動缸可以很容易地與多軸系統組合在一起。每個 MCE 都經過預潤滑，可實現免維護操作。MCE 具有相對較高的承載能力和循環周期，可在水平和垂直方向上高速移動較大的有效載荷。

帶閉環伺服驅動標準電機配合使用

實現即插即用解決方案

預先進行了潤滑，操作過程無需維護

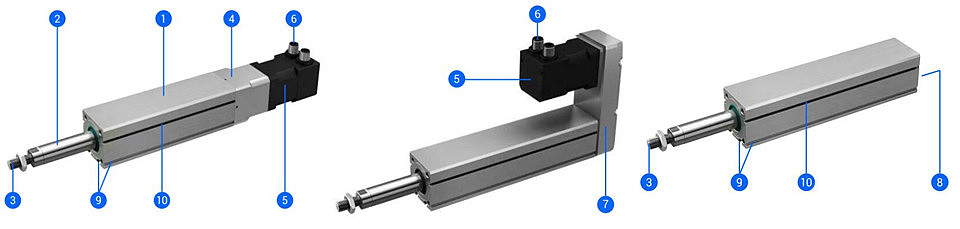

1 - 緊湊型鋁質氣缸型材

2 - 帶防轉裝置的活塞桿（不銹鋼）

3 - 活塞桿端頭（可選內螺紋）

4 - 帶聯軸器的電機適配器 VK

5 - 預裝電機（帶/不帶制動器）

6 - 標準連接器（電機、編碼器和制動器 - 可選）

7 - 帶同步帶的電機側驅動裝置

8 - 滾珠絲杠驅動裝置的驅動軸

9 - 用于安裝的插槽

10 - 用于安裝磁場傳感器（尺寸 32 和 45）或傳感器支架（尺寸 25）的插槽

活塞桿附件

安裝附件附件

導向裝置

電機適配器

電機側驅動裝置

彈性聯軸器

限位開關

電機

驅動裝置

電纜

產地：斯洛文尼亞

尺寸：32

滾珠絲杠尺寸：ø 8×2；ø 8×8

行程：25、50、75、100、125、150、175、200 mm

動態軸向負載能力：2000；1500 N

軸向反向間隙：≤ 0,06 mm

活塞桿Max旋轉角度：≤ ±1°

Max重復精度：± 0,015 mm

電機類型：步進式

環境溫度：0 至 +50 ℃

無電機時的環境溫度：0 至 +60 ℃

防護等級：IP 40

工作周期：100

維護：預潤滑，使用壽命長

自動化行業、汽車行業、食品和飲料行業、加工行業、機器人行業、包裝行業、半導體行業、印刷行業、化工行業
