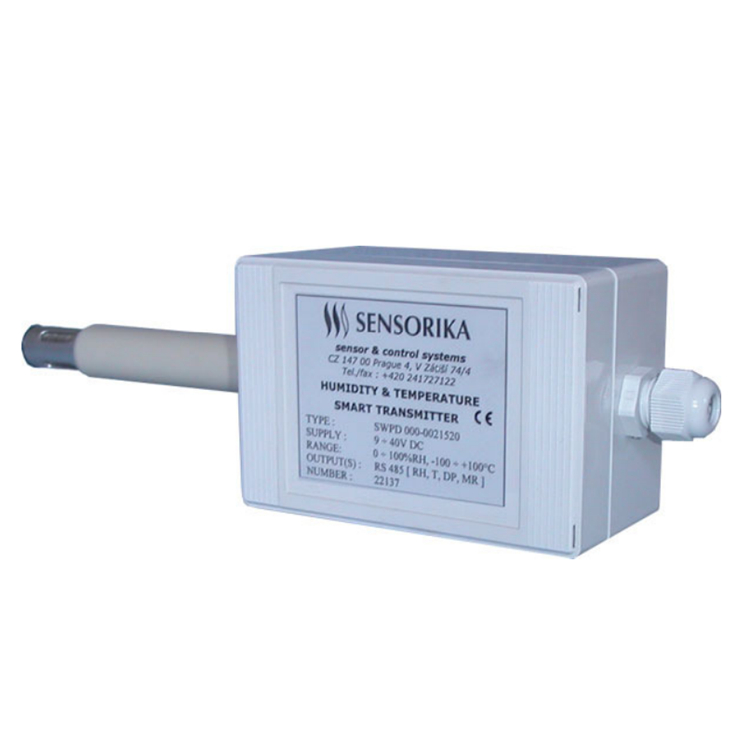

SWPA系列智能傳感器由一個牢固連接的“集成”測量探頭和它自己的電子傳感器組成。測量探頭包含一個電容式吸附式濕度傳感器（HC 1000、FE 09/1000、MK 33）和一個電阻溫度傳感器Pt 10,000.V 在保護蓋下。在探頭主體內有一個混合集成電路，用于將傳感器的容量和電阻變化轉換為頻率信號。然后這些由智能轉換器中的微處理器編程，隨后通過 16 位 D/A 轉換器轉換為模擬輸出，以統一電流信號 0/4...20mA 或格式為 0...5V 或 10V 的電壓信號（可選 0...1V event.2V)。智能轉換器的電子設備由內部轉換器電源供電，該電源將輸出信號與外部直流電源電隔離。電源電壓范圍為 9...40V DC。智能轉換器有一個堅固的盒子，蓋子由 ABS 塑料制成，并保證對 IP 65 電子設備的保護。

一般規格：

• 電源電壓：9 至 40V DC
• 轉換器功率：1 到 2W，取決于輸出的數量和類型
• 輸出與外部電源的電流隔離：500V AC/1min。
• 模擬輸出：

0...5/10V 至電阻min 10 kΩ

0/4...20mA 至電阻max 500Ω

• D/A轉換分辨率：16位
• 轉換器電子設備的工作溫度：-30 至 +60°C
• 探頭工作溫度：-30 至 +60°C
• 電子設備工作濕度：0 至 95% r.h. （無冷凝）
• 電子設備保護：IP 65
• 探頭保護：KT、KP 蓋板為 IP 40，KS 蓋板為 IP 50
• 通過探頭的氣體流量：max大氣壓下 20m/s
• 尺寸：見相應草圖
• 重量：300（不含電纜）
