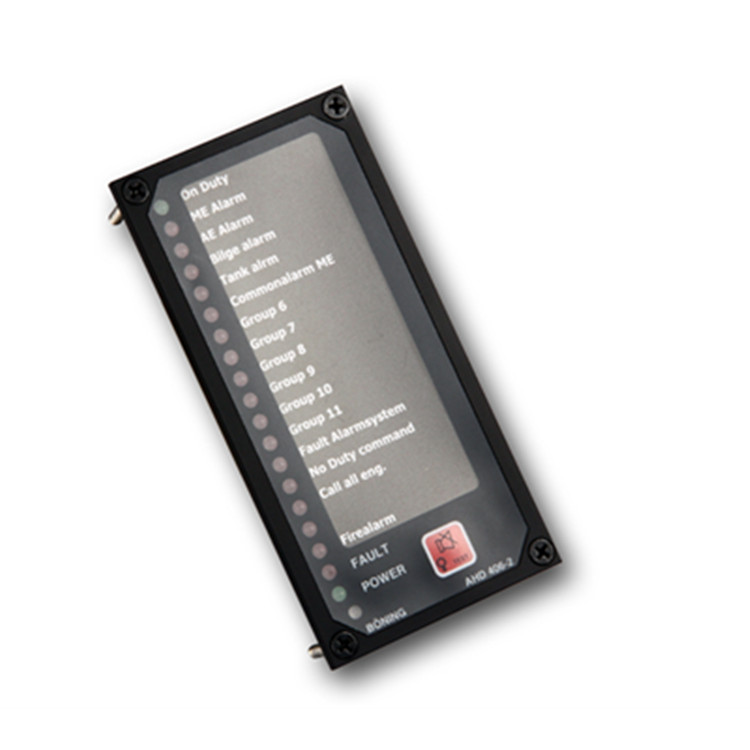

AHD 406-2 是一種監控設備，用作船上值班警報/工程師呼叫系統中的客艙或餐廳面板，分類為所有或臨時無人值守的機房。

• 壁掛式安裝的緊湊型設計，正面尺寸 72mm x 144mm
• 安裝深度低，僅 26mm
• 防護等級 IP 44（正面、背面 IP 10）
• 15 個報警組，來自連接的報警和監控系統的測量點
• 前面板每個報警組的單個 LED 指示，自動變暗
• 報警組文本字段作為普通底片，便于更換
• 通過串行接口與中央單元 AHD 882 進行數據通信
• 用于火警和工程師呼叫信息的電隔離和獨立操作二進制輸入，每個輸入都帶有適當?shù)?LED 指示和集成蜂鳴器
• 聲音報警確認按鈕

該系統包括：

• 值班/工程師呼叫面板 AHD-PS 15B

（例如安裝在發動機控制室 ECR 中）

• 客艙值班警報/工程師呼叫面板 AHD 406-2

（安裝在值班人員的客艙和住宿區（例如餐廳））。

• 中央單元 AHD 882

（通過配置軟件工具配置值班報警/工程師呼叫系統，獲取船舶報警和監控系統記錄的錯誤操作狀態，并在系統內分配指示和報警）

• 機械數據：

尺寸(寬 x 高 x 深)：72 x 144 x 33.5 毫米

面板開孔(寬 x 高)：61 x 131 毫米，帶有 45° 段的角（邊緣長度每個 6 毫米）用于固定螺釘

重量：0.5公斤

• 環境數據：

工作溫度：-30°C … +70°C

儲存溫度：-50°C … +85°C

防護等級：IP 54（正面）

IP 10（背面）

到指南針的距離min.：

轉向磁羅經：0.50 m

標準磁羅經：0.65 m

• 電氣數據：

電源：24 V DC (+30% -25%)

電流消耗：max.200 毫安（24 伏直流電）

• 輸入：

1 個串行輸入:TTY 電流回路，1200 波特（光耦合器）

2 x 電壓輸入: 1 x Eng-Call 手冊（LED、蜂鳴器）

24 V DC:1 x 火警（LED、蜂鳴器）

• 輸出：

1 x 外部喇叭繼電器，無電位觸點，觸點負載max.50 V/0.5 A

• 安裝：

Tableau 用于嵌入式安裝到控制臺、面板或機柜的前面板中
