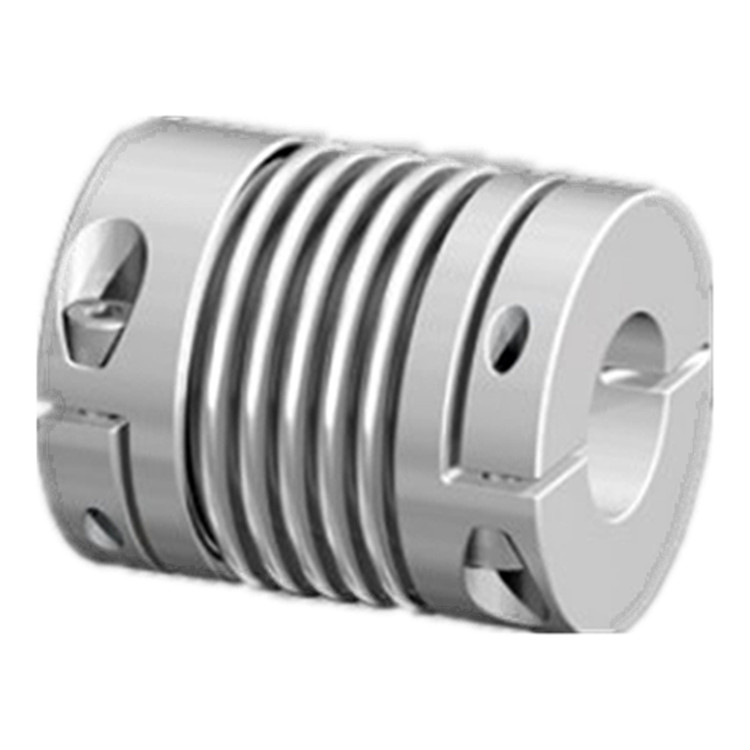

帶有夾緊輪轂的DKN-100微型金屬波紋管聯軸器非常適合在狹窄空間中實現無間隙連接。它通過夾緊輪轂安裝在驅動器和從動組件上。高質量的結構和材料保證了耐用性。無間隙金屬波紋管聯軸器用于機械工程領域，其中扭矩或旋轉運動須以高的角度精度在軸之間傳遞。

• 無間隙傳遞扭矩
• 高扭轉剛度，旋轉角傳遞精度
• 不同的扭轉剛度
• 緊湊的設計，低慣性矩
• 不銹鋼金屬波紋管
• 簡單的組裝
• 補償徑向，軸向和角度偏差
• 無磨損，免維護，無停機
• 在相同尺寸下扭矩更高
• 設計緊湊
• 擴徑范圍
• 客戶特定的解決方案

• 內徑：0.197…0.945 inch
• 帶鍵槽的孔徑：0.236…0.945 inch
• 輪轂鏜孔的導向長度：0.551 inch
• 輪轂外徑：1.575 inch
• 間隙直徑：1.654 inch
• 中間螺孔與輪轂端之間的距離：0.189 inch
• 距離軸軸線-夾緊螺釘軸線：0.630 inch
• 總長度：1.850/2.244 inch
• 給定TA的可傳遞扭矩：8.9 ft-lbs
• 旋轉速度：15000 rpm
• 動態扭轉剛度：5.97/4.94 103 ft-lbs/rad
• 徑向彈簧剛度：2061/1102 lbs
• 軸向彈簧剛度：263/194 inch
• 允許的軸向未對準：max.0.016 inch/0.020 inch
• 允許的角度偏差：max.1.2/2.0°
• 允許的徑向未對準：0.006/0.010 inch
• 總慣性矩：0.0789/0.0854 lbs-in2
• 螺紋：1 x M4
• 重量：0.13/0.15 lbs
• 產地：德國
