在無線覆蓋工程中一臺中繼臺已經無法滿足多個部門之間通訊需要。因此，信道數的增加相應中繼臺數量也增加。在“基礎知識講座(三)”中講解到，由于場地局限在射頻傳輸只能用一根電纜及一根天線。因此，就需要合路器、分路器及一臺雙工器通過一根電纜和一根天線傳輸。

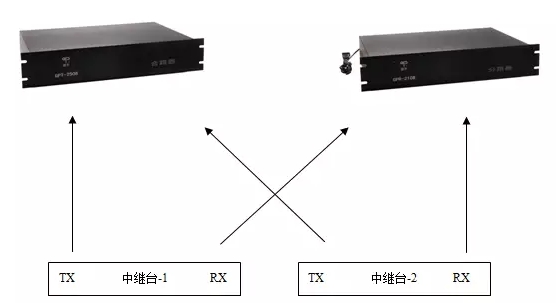

作用
合路器作用：將多臺中繼臺的TX(發射端)合并在一個端口發射出去。
分路器作用：將多臺中繼臺的RX(接收端)合并在一個端口用于接收。
雙工器作用：將合路器TX和分路器RX合并，通過一根電纜及天線用于信號的發射和接收。
合路器結構分為兩種
1、腔體合路器：與腔體雙工器原理一樣，端口之間最小間隔目前做到150KHz(腔體雙工 器400兆是10MHz間隔、150兆是5.7MHz間隔)。其優點是插入損耗小，承受功率大，頻率之間間隔越大越容易起到合路作用。所以，目前間隔最小只能做到150KHz。缺點是頻點間隔大，功率越大溫度升高頻率容易飄移，價格貴，只能個別訂制無法大批量生產周期較長。
2、寬帶合路器：用3dB電橋器件來做，原理是當電橋的兩個輸入端口分別接兩個或以上同頻段的載波進行合路的時候，可以只使用一個輸出端口，另外一個輸出端口用匹配負載堵上。在這種情況下，電橋的功能就像一個合路器的功能。但輸出端口的兩路信號的功率都會損失3dB。其優點是頻率之間間隔做到很小，最小可以做到6.25KHz，外置散熱效果好，成本低，可大批量生產。缺點是插入損耗大。即：二合路損耗3dB(不含連接線及接頭損耗)。
分路器結構分為兩種
1、外置帶通濾波器：工作原理與雙工器一樣，只是用到雙工器一半，把不需要的頻率過濾掉，將需要的頻率通過低噪聲放大后輸送給各路功分器。其優點是頻帶窄，不容易干擾。缺點是體積大無法大批量生產，價格貴。
2、內置帶通濾波器：用電子元器件把濾波器安裝在低噪聲放大器里。其優點是成本低，帶寬寬(6MHz帶寬)可大批量生產囤貨。缺點是帶寬寬容易產生干擾，通過電子線路補償進行改進，是未來市場發展趨勢。
腔體合路器與寬帶合路器

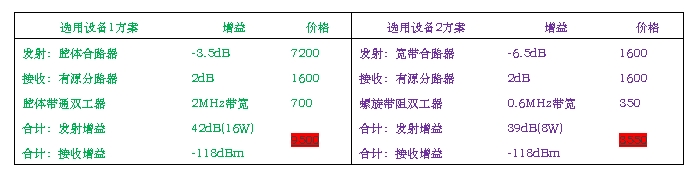

性?xún)r(jià)比表
以四信道40W摩托羅拉XIR R8200中繼臺為例
發射功率45.5dBm(設定36W滿功率易燒壞)，接收靈敏度-116dBm(0.35uV)
室內覆蓋說明：
用方案2比方案1節省費用5950元，方案1比方案2在發射增益上只增加3dB，只延長1/2饋桿80米。用所節省的費用，可采購25W干放1臺(4200元)及3W 加強版干放1臺，可獲得發射增益89dB，接收增益100dB，可延長1/2饋桿1600米以上。
室外基站說明：
目前市場手持機功率一般在4~5W，如果基站功率也設在4~5W，那么發射距離遠大于手持機上行距離。換句話說，基站功率一般在1~2W對等手持機4~5W距離。很多經銷商為了增加距離，都是以提高基站發射功率為目標，其實是無用的，手持機能聽到呼叫不到基站上，也等于增加成本。因此，在合路器的選擇上，不要追求高功率低損耗的腔體合路器，而是應該低成本的寬帶合路器，能帶來20%以上利潤。
