無線網絡覆蓋方案設計與實施原則
一、無線覆蓋方案設計
1、網絡規劃
根據
無線覆蓋環境具體需求選取合適型號主路由、主交換、接入層交換機、POE供電交換機AC
無線控制器及AP接入點。已有有線網絡需新增無線的僅需考慮POE供電交換機、AC無線控制器、AP接入點以及當前主路由的負載能力。根據環境結構確定AP數量，吸頂式AP空曠環境覆蓋直徑20-30M，密集型客房環境，過道安裝推薦覆蓋4-6個房間；面板式AP推薦每個房間安裝一臺。
2、布線規劃
局域網交換機之間根據距離確定傳輸介質（光纖或以太網線），大于100M的距離需使用光纖傳輸，收發設備可選用光纖收發器或交換機插光纖模塊收發；100M范圍內可使用以太網線傳輸。
POE供電交換機到AP之間采用標準POE供電，傳輸距離100M以內，網線質量差異會產生一定衰減，推薦范圍在60M以內。需合理規劃供電交換機位置確保供電及數據傳輸穩定有效。
電梯內安裝AP進行無線覆蓋需使用電梯隨行電纜。
3、AP位置與MAC地址記錄
由于AP使用數量較多，安裝前需記錄每個位置AP對應的MAC地址，方便后續在AC(無線控制器)中備注。
例：AP點位
AP MAC地址
A棟1樓1號點位
00-00-00-00-00-01
……
……
二、無線覆蓋工程實施
1、修改AC管理地址及DHCP地址池：
AC無線控制器默認的管理地址為192.168.0.253，為避免IP地址沖突，建議用戶將AC管理地址修改為與局域網不同的網段地址。同時AC用于給AP分配IP的DHCP地址池默認有50個地址可分配，若局域網中使用的AP數量超過50個，則必須將DHCP地址池修改到有足夠的IP地址可用。
2、交換機端口隔離及AP內部隔離：
在大型網絡中，有線和無線廣播流量較大，為了避免大量廣播影響AP正常工作，建議用用戶在交換機做端口隔離配置，連接AP的各端口相互隔離，僅與上聯口通信，同時在AC中無線配置開啟無線網絡內部隔離。
3、信道隔離：
為降低無線干擾，相鄰AP及上下層對應位置AP使用1、6、11三個信道岔開，如下圖所示：
吸頂式AP信道隔離 面板式AP信道隔離
4、性能效果測試

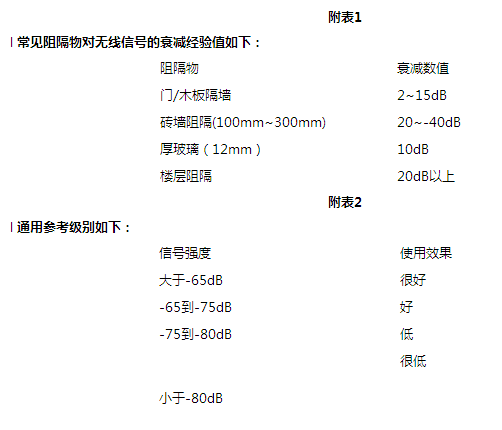

工程實施完畢后，客戶可使用手機APP軟件“WIFI分析儀”或筆記本無線信號測試軟件“WirelessMon”等常用測試軟件測試覆蓋范圍內各點位信號強度，附表為參考數值：吸頂式AP、面板式AP空曠環境下信號強度參考值：
無線終端與AP間距離
