【園區網絡建設】闔煦微波網絡建設實施案例

時間：2020-07-22

一. 項目背景

上海闔煦微波技術有限公司是一家專業從事微波傳輸領域產品設計開發、生產和服務的高科技公司，產品主要涉及矩形軟波導、橢圓軟波導、射頻電纜及組件、鐵氧體器件及其它微波器件。公司的產品廣泛應用于移動通信、衛星通信、醫療行業和軍工市場等領域。

因公司業務發展需求，需要在安徽宣城建設新的工廠，作為新的產品研發基地。廠區的建設從2018年開始，近期公司廠房基本建設完畢，公司人員開始入駐。因此，需要對新廠區的的網絡進行規劃建設，于是委托本公司炫億時代進行網絡的前期規劃，網絡設備采購，網絡后期建設等。

二，方案設計

闔煦公司項目負責人向我方提供了工廠的CAD圖紙，圖紙上已經有了AP點位，監控點位，門禁點位，以及桌面端網線的規劃。需要我方做的內容是規劃一樓機房到所有樓層區域的網絡連接，根據以上需求，作出如下方案設計規劃：

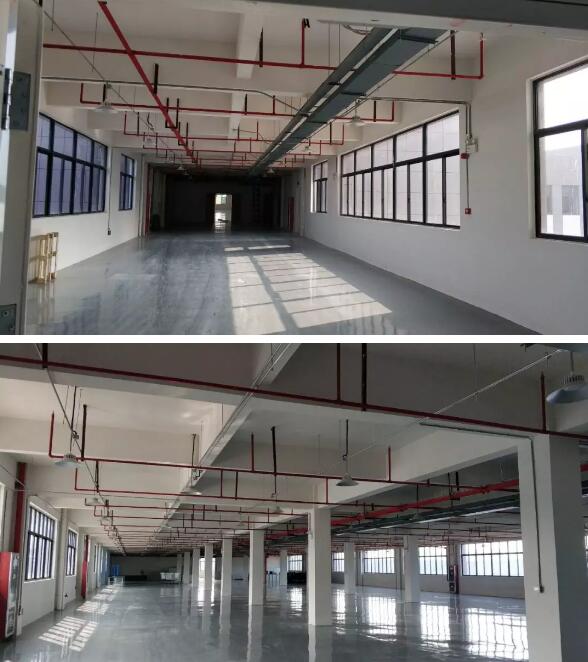

（現場情況）

（1）設備需求規劃

1. 規劃主機房到各個區域的光纖。

因廠區空間較大，所有區域到機房距離超過100米，無法直接從機房拉網線到各個區域。炫億工程師采用了在各個區域里架設小機柜，用單模光纖與主機房互聯的方式來規劃光纖。

2. 規劃小機柜的數量，以及小機柜的大小和放置的位置。

3. 規劃POE供電的交換機型號和數量。

AP和監控的點位已被規劃好，還需要考慮的就是POE供電，計算POE交換機的供電的端口和功率，來確定POE交換機的型號數量。

4. 統計所需要的每個樓層里的所有的交換機的端口需求，規劃下每層小機柜里放置的交換機數量，以及型號。

（2）無線網絡、監控系統規劃

1，無線網絡

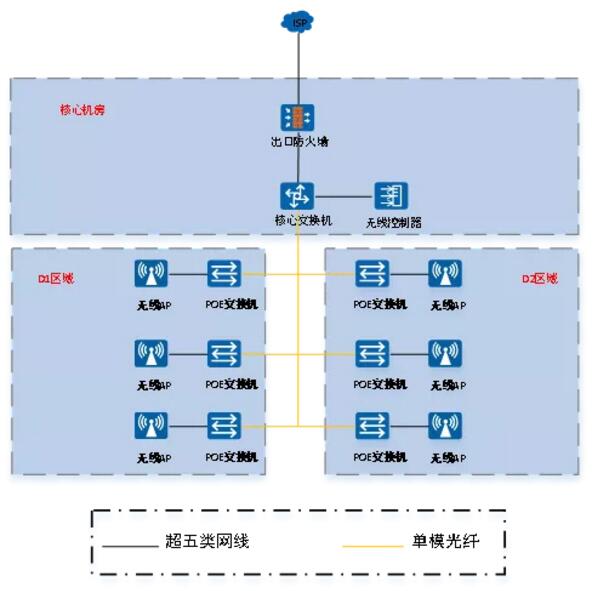

客戶的無線網絡覆蓋需求范圍：辦公區域，訪客區域以及大門附近，其它的區域不需要覆蓋。針對以上需求，炫億工程師采用了充分滿足該需求的方案，拓撲圖如下：

（無線網絡拓撲圖）

2，監控網絡

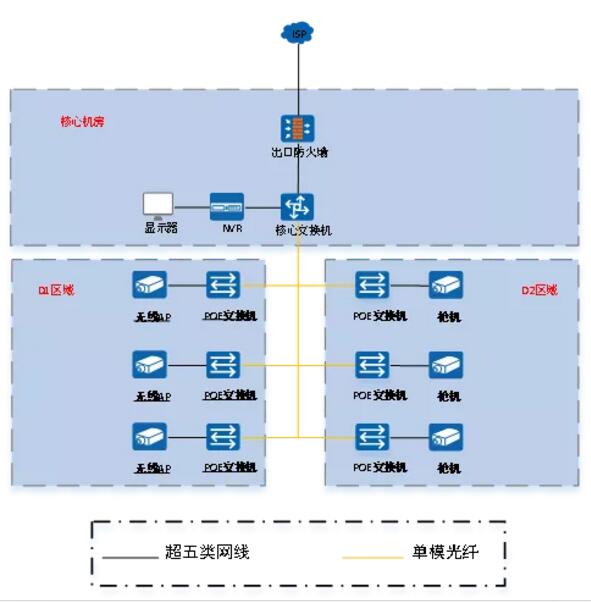

根據客戶預算和廠區實際情況，對于攝像頭，炫億工程師采用的是?？低暤?mm的槍機。對生產廠房，以及大門等其他固定位置進行重點監控覆蓋。攝像頭均接到POE供電的交換機上，采用POE供電方式。并且，在核心機房中放置了?？低暤腘VR設備，攝像頭的所有圖像都傳到NVR上進行保存，記錄。拓撲圖如下：

三，具體實施

1，光纖連接

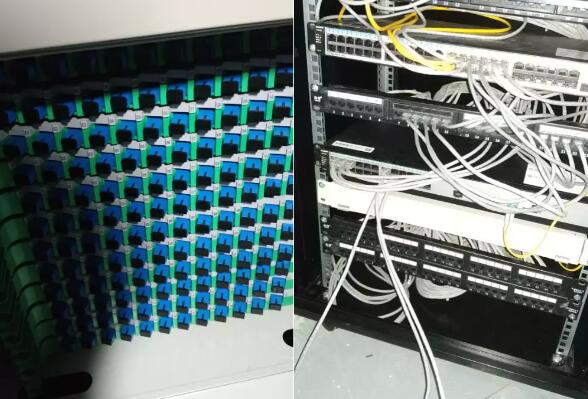

各個區域需要使用光纖進行連接，使整個局域網互通。先將光纖拉到指定位置，然后通過熔接機進行熔接連通。核心機房到各個區域里都通過光纖進行互聯，在每個點位放置小機柜安放交換機和光纖跳線架。

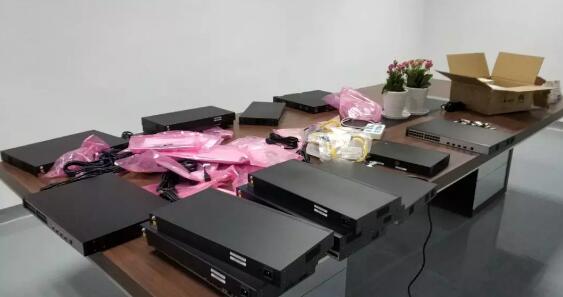

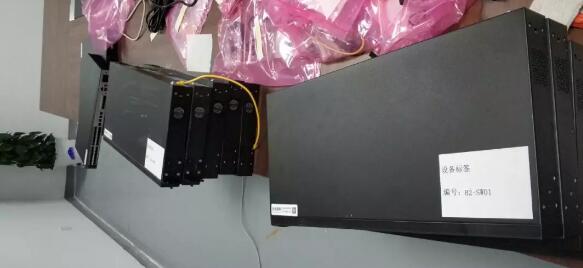

2，設備安裝調試

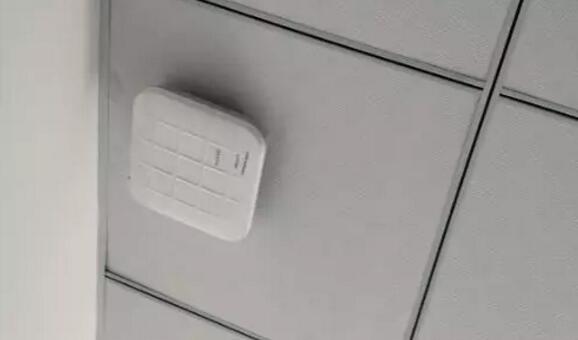

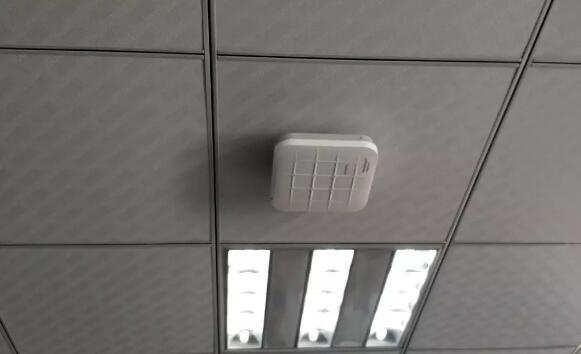

對交換機進行調試，初始化交換機并配置管理的IP，打通區域間網絡的互聯。經過測試確認網絡通暢后，進行AP的布置。根據已經拉好的網線，在固定的點位放置AP，接到小機柜的POE交換機上。

四，總結

本次網絡建設充分考慮了現有的廠區結構，量身定制了最合適的解決方案，并充分考慮到了擴展性和延續性。完成后的網絡系統，運行通暢，操作簡便，得到了客戶的認同。如您的企業也需要這樣的網絡，歡迎致電炫億時代！
